エアードライヤー設置およびエアー配管接続工事

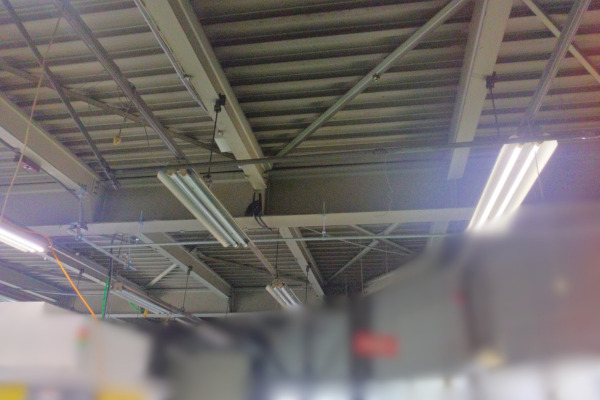

Before:   工作機械の配管からオイルと水滴が漏れて困っている…

プラスチック成形および配電盤製造組立の現場にて、ファナック製工作機械に接続されている既設のエアー配管から、オイルと水滴が多量に発生しているというご相談をいただきました。

過去にも同様の工事実績があったため、現地確認を実施。既存配管の延長に加え、エアードライヤー・ラインフィルター・ミストフィルターの新設をご提案しました。これにより、エアー品質を向上させ、機械トラブルの予防にもつなげることが目的です。

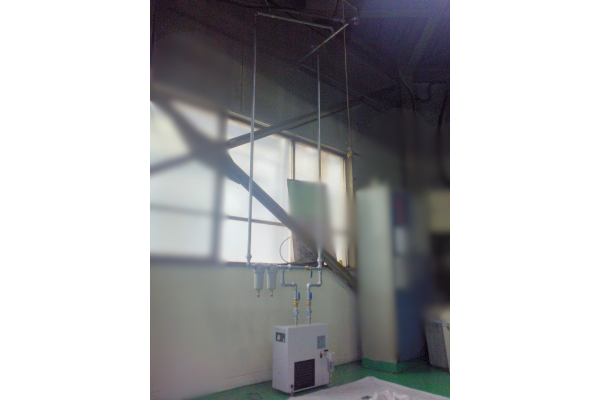

After:   エアードライヤーおよび各種フィルターを設置して問題を解決！

■ 提案内容

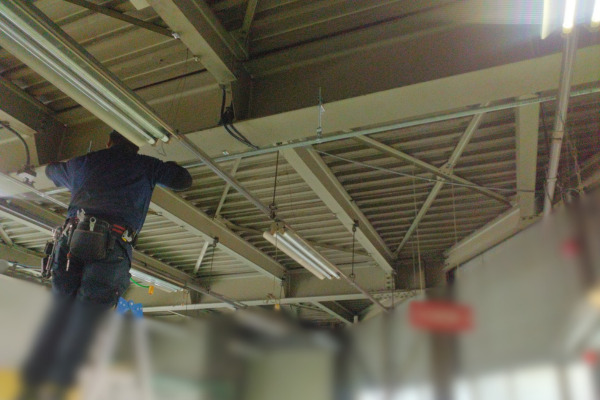

既存のエアー配管に新たな配管を継ぎ足ししつつ、空気中の水分・オイル分を除去するためのエアードライヤーおよび各種フィルターを設置。

■ 工事のポイント

• エアードライヤーを中心に、ラインフィルター・ミストフィルターを組み合わせた多段階の処理構成

• 既存配管を最大限活かしつつ、機器間の接続部を最小限のスペースで構築

• 作業時間1日で施工完了。現場の稼働への影響を最小限に抑えた工程管理を実施

■ 使用機器メーカー・型式

• オリオン機械製

  • エアードライヤー：RAX3J-A1

  • ラインフィルター：LSF150B

  • ミストフィルター：MSF150D

■ 導入メリット

• 配管からのオイルや水滴の発生が大幅に抑制され、工作機械の故障リスクが軽減

• よりクリーンな圧縮空気の供給により、製品不良の低減とメンテナンス頻度の削減を実現

• コンパクトな機器構成で省スペース設置が可能
